Pásovina, plochá ocel a plocháč: Rozdíly a správný výběr

Pásovina, plochá ocel, plocháč nebo také pásová ocel. Čtyři názvy, které se běžně objevují v nabídce hutního materiálu, technických výkresech i při objednávkách do zámečnických dílen. Označují ale stejný výrobek?

Vysvětlíme rozdíly v názvosloví, výrobních postupech a vlastnostech ploché oceli. Poradíme také, jak zvolit správné rozměry a jakost pro konkrétní použití.

Pásovina, plochá ocel a plocháč: Tři názvy pro jeden materiál

Pokud v hutním skladu požádáte o pásovinu 40 × 5 mm a váš kolega o plocháč stejného rozměru, pravděpodobně dostanete totožný materiál. V běžné obchodní a řemeslné praxi totiž označení pásovina, plochá ocel a plocháč znamenají zpravidla totéž.

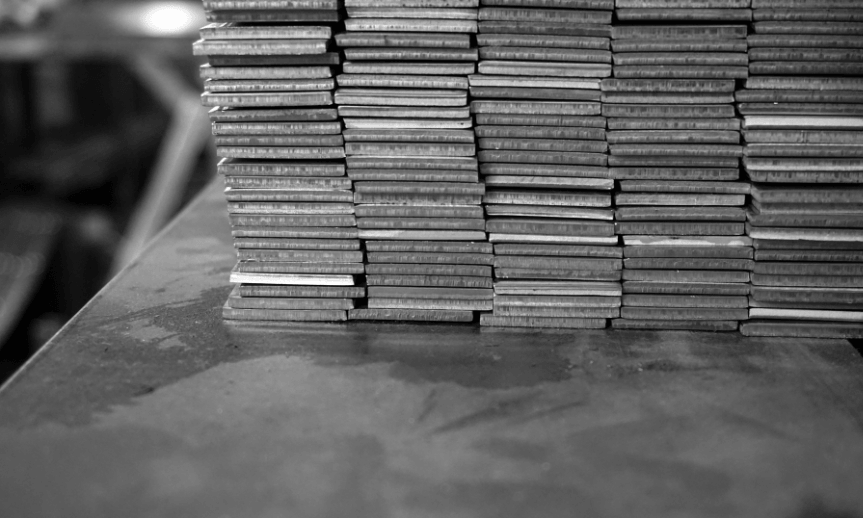

Jedná se o ocelový hutní výrobek s plným obdélníkovým průřezem, jehož šířka je větší než tloušťka. Dodává se nejčastěji v rovných tyčích a používá se při výrobě konstrukcí, spojovacích prvků, rámů, výztuh nebo zámečnických výrobků.

Rozdíl spočívá především v používání jednotlivých názvů.

• Plochá ocel je odbornější a obecnější označení, se kterým se setkáte v technické dokumentaci a produktových katalozích.
• Pásovina je velmi rozšířený obchodní a dílenský název.
• Plocháč představuje hovorové označení, které běžně používají zámečníci, svářeči a další řemeslníci.

Samotný název tedy neurčuje pevnost, přesnost ani kvalitu materiálu. Ty závisejí především na jakosti oceli, způsobu výroby a rozměrových tolerancích.

Pozor na záměnu pásoviny s ocelovým pásem

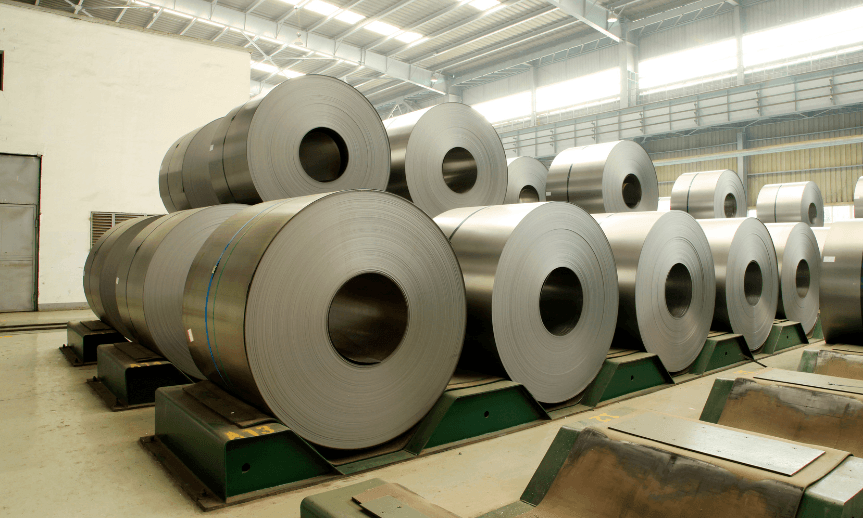

Ačkoli se názvy pásovina a pásová ocel běžně používají pro ploché tyče, v technické praxi může označení ocelový pás znamenat také jiný typ výrobku.

Ocelové pásy se zpravidla vyrábějí válcováním a mohou se dodávat ve svitcích. Následně se používají například k lisování, ohýbání nebo výrobě plechových součástí. Naproti tomu klasická hutní pásovina představuje plnou ocelovou tyč obdélníkového průřezu, dodávanou obvykle v několikametrových délkách.

Při objednávce proto nestačí uvést pouze „ocelový pás“. Je vhodné specifikovat také rozměry, požadovanou délku a výrobní provedení. Předejdete tak záměně tyčového materiálu za pás z plechu.

Válcovaná, nebo tažená plochá ocel? Tady už jsou rozdíly podstatné

Z hlediska praktického použití je mnohem důležitější než název samotný způsob výroby. V hutním sortimentu se setkáte především se dvěma variantami ploché oceli, které se liší přesností, povrchem i cenou.

Plochá ocel válcovaná za tepla

Válcovaná pásovina vzniká tvářením oceli při vysokých teplotách. Výsledkem je cenově dostupný materiál vhodný pro široké spektrum konstrukčních a zámečnických prací.

Typickým znakem je tmavší povrch s okujemi a méně přesné rozměry oproti taženému provedení. Pro běžné svařované konstrukce však tyto vlastnosti zpravidla nepředstavují problém.

• Válcovaná plochá ocel se používá například k výrobě bran, plotů, ocelových rámů, nosných výztuh, konzol a různých spojovacích prvků. Pokud nepotřebujete mimořádně přesné rozměry nebo hladký povrch, bývá ekonomicky výhodnější volbou.

Plochá ocel tažená za studena

Tažená plochá ocel prochází následným tvářením za studena, při kterém získává přesnější rozměry a hladší povrch. Díky tomu je vhodná pro výrobu součástí, u nichž záleží na přesnosti a vzhledu.

• Využívá se například ve strojírenství, při výrobě přípravků, držáků nebo přesnějších kovových dílů. Její výhodou může být také menší potřeba následného obrábění.

Za vyšší rozměrovou přesnost si ovšem připlatíte. Tažení navíc mění mechanické vlastnosti materiálu a může v něm vytvářet vnitřní pnutí, což je vhodné zohlednit při dalším obrábění nebo svařování.

Praktické pravidlo: Na běžnou svařovanou konstrukci většinou postačí válcovaná pásovina. Pokud potřebujete přesný rozměr, rovnoměrnější povrch a menší tolerance, vyplatí se zvážit taženou variantu.

Jak správně číst rozměry pásoviny?

Plochá ocel se označuje dvěma základními rozměry, které vyjadřují její šířku a tloušťku v milimetrech. Například pásovina 40 × 5 mm má šířku 40 mm a tloušťku 5 mm.

Při výběru je důležité zohlednit nejen požadovanou pevnost, ale také způsob namáhání materiálu. Stejná pásovina se totiž chová jinak při zatížení naplocho a jinak při zatížení na výšku.

Orientační příklady využití běžných rozměrů:

Uvedené příklady jsou orientační, nikoli náhradou pevnostního výpočtu. Skutečnou únosnost ovlivňuje délka prvku, způsob uchycení, směr zatížení a jakost oceli.

S235 nebo S355? Záleží také na jakosti oceli

Vedle rozměrů a způsobu výroby je potřeba sledovat také jakost materiálu. U běžné konstrukční ploché oceli se často setkáte s označením S235 nebo S355.

• Ocel S235 patří mezi nejpoužívanější konstrukční oceli. Nabízí dobrou zpracovatelnost a svařitelnost při dodržení vhodných technologických postupů. Hodí se pro běžné zámečnické výrobky, rámy, brány a další konstrukce.
• Ocel S355 má vyšší mez kluzu, a proto umožňuje při správném konstrukčním návrhu přenášet vyšší zatížení. Uplatňuje se například u více namáhaných ocelových prvků.

Vyšší pevnost ale automaticky neznamená vhodnější materiál. Pokud ocelový díl není výrazně zatěžovaný, může být použití S355 zbytečné. Navíc vyšší mez kluzu sama o sobě neřeší průhyb, který závisí také na geometrii průřezu.

Lze pásovinu svařovat, ohýbat a pozinkovat?

Jednou z největších výhod ploché oceli je její univerzálnost. Materiál lze běžnými dílenskými postupy řezat, vrtat, svařovat i ohýbat. Vždy však záleží na konkrétní jakosti, tloušťce a požadovaném výsledku.

• Při svařování je vhodné odstranit nečistoty, mastnotu a případné okuje v místě svaru.
• U ohýbání je zase nutné počítat s minimálním poloměrem ohybu. Příliš ostrý ohyb může způsobit poškození materiálu, zejména u pevnějších nebo za studena zpevněných ocelí.

Pro venkovní konstrukce je důležitá také ochrana proti korozi. Běžná nechráněná uhlíková ocel totiž při působení vlhkosti rezaví. Povrch lze chránit nátěrem nebo žárovým zinkováním. U pozinkování je vhodné předem zohlednit konstrukční provedení a požadavky zinkovny.

Kolik pásoviny objednat? Pomůže jednoduchý výpočet hmotnosti

Při nákupu většího množství materiálu se vyplatí předem spočítat jeho přibližnou hmotnost. Ta ovlivňuje nejen cenu dopravy, ale také manipulaci a zatížení hotové konstrukce.

Pro běžnou uhlíkovou ocel lze použít jednoduchý vzorec:

Hmotnost 1 metru (kg) = šířka (mm) × tloušťka (mm) × 0,00785

• Například metr pásoviny 40 × 5 mm váží přibližně 1,57 kg. Šestimetrová tyč tak dosahuje hmotnosti zhruba 9,42 kg.

U větších zakázek doporučujeme počítat také s prořezem při dělení materiálu. Správně sestavený řezný plán může výrazně snížit množství odpadu.

Jakou pásovinu tedy vybrat?

Při nákupu není rozhodující, zda materiál nazvete pásovinou, plocháčem nebo plochou ocelí. Podstatné je určit správný rozměr, jakost, způsob výroby a požadovanou délku.

Pro běžné zámečnické práce bývá vhodná válcovaná plochá ocel S235. Při vyšším zatížení může být vhodnější S355, zatímco pro přesnější výrobu se často používá tažená plochá ocel.

V nabídce společnosti ATREON najdete plochou ocel v různých rozměrech, včetně válcovaného a taženého provedení. Materiál lze objednat ve standardních výrobních délkách nebo využít jeho dělení na míru pomocí pásové pily.

Správný výběr pásoviny vám ušetří nejen peníze za materiál, ale také čas při následném zpracování. Ať už vyrábíte jednoduchý držák, ocelovou bránu nebo náročnější konstrukční prvek, začněte vždy od konkrétních technických požadavků.
