Jak vybrat tloušťku ocelového plechu podle způsobu použití

Plech o tloušťce 2 mm, nebo raději 4 mm? Na první pohled malý rozdíl, který ale zásadně ovlivňuje pevnost, hmotnost, cenu i možnosti zpracování. Příliš tenký plech se může prohýbat a deformovat, zbytečně silný zase prodraží výrobu a komplikuje manipulaci.

Jak tedy vybrat správnou tloušťku ocelového plechu, aby spolehlivě splnil svůj účel a zároveň vás nestál víc, než je nutné?

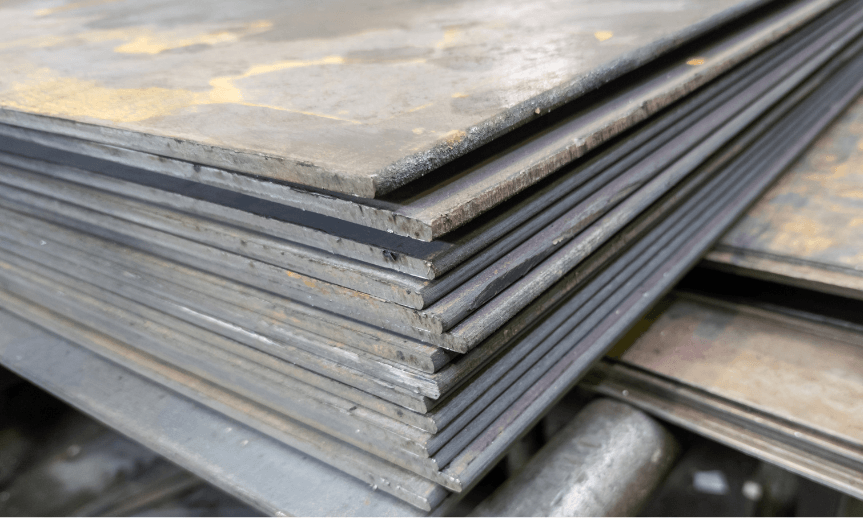

Tloušťka plechu rozhoduje o jeho tuhosti i hmotnosti

Při výběru ocelového plechu je důležité rozlišovat dvě vlastnosti – pevnost a tuhost.

• Pevnost vyjadřuje schopnost materiálu odolávat namáhání bez trvalé deformace nebo porušení.
• Tuhost naproti tomu určuje, jak moc se plech při zatížení prohne.

Právě tloušťka má na tuhost mimořádný vliv. Pokud zdvojnásobíte tloušťku plechu, jeho ohybová tuhost vzroste přibližně osmkrát. Platí to při stejném materiálu a ostatních podmínkách. Hmotnost se přitom zvýší pouze dvojnásobně.

To ale neznamená, že silnější plech je vždy nejlepší volbou. Záleží také na jeho rozměrech, způsobu podepření a charakteru zatížení. Malá tabulka o tloušťce 2 mm může být pro konkrétní použití dostatečně tuhá, zatímco velká plocha z plechu o tloušťce 4 mm se může bez výztuh výrazně prohýbat.

Jakou tloušťku ocelového plechu zvolit? Orientační přehled

Pro základní představu poslouží následující tabulka. Uvedené příklady odpovídají běžnému využití ocelových plechů ve strojírenství, zámečnictví a kovovýrobě. Nejde však o univerzální konstrukční doporučení – výslednou tloušťku je nutné přizpůsobit konkrétním podmínkám.

Pozor: U nosných konstrukcí, pochozích ploch a bezpečnostně důležitých dílů nelze vhodnou tloušťku stanovit pouze podle tabulky. Rozhodující je návrhové zatížení, rozpětí, uložení a požadovaná bezpečnost.

Podle čeho tloušťku plechu skutečně vybírat?

1. Zatížení: Ponese plech váhu, nebo bude pouze zakrývat?

Základní otázka zní, jakou funkci má plech plnit. Pokud slouží jako kryt stroje nebo pohledový panel, rozhoduje především dostatečná tuhost, odolnost proti vibracím a požadovaný vzhled. U nosných desek už je třeba počítat se silami, které na materiál působí.

Důležitý je také způsob zatížení. Rovnoměrně rozložená hmotnost namáhá plech jinak než těžký předmět stojící na čtyřech malých nohách. Bodové zatížení může způsobit lokální deformaci i tam, kde by plech při plošném zatížení vyhovoval.

2. Rozměry: Čím větší volná plocha, tím větší riziko průhybu

Představte si dva plechy stejné tloušťky. Jeden má rozměry 20 × 20 cm, druhý 100 × 100 cm. Přestože jsou vyrobené ze stejné oceli, jejich chování při zatížení bude výrazně odlišné.

Velké nepodepřené plochy jsou náchylnější k průhybu a vibracím. Někdy proto dává větší smysl použít tenčí plech doplněný výztuhami než výrazně silnější tabuli bez vyztužení.

Praktický příklad: Při výrobě většího krytu stroje může být plech o tloušťce 2 mm s vhodně navrženými ohyby a výztuhami tužší a lehčí než samostatná plochá tabule o tloušťce 3 mm.

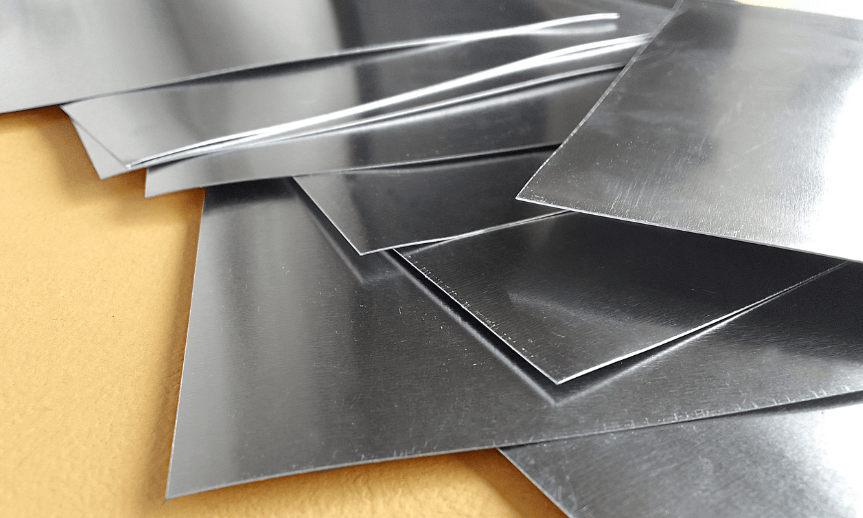

3. Zpracování: Budete plech ohýbat, svařovat nebo řezat?

Tloušťka ovlivňuje také výrobní postup. Tenké plechy se zpravidla snáze ohýbají a dělí, při svařování však mohou být citlivější na propálení a tepelné deformace.

Silnější materiál vyžaduje větší tvářecí síly, odpovídající vybavení a často také náročnější přípravu svarových spojů. Při ohýbání je nutné respektovat minimální poloměr ohybu, který závisí nejen na tloušťce, ale také na jakosti oceli a směru válcování.

Pokud vyrábíte díly s větším počtem ohybů, může být vhodnější zvolit dobře tvářitelnou ocel a konstrukci přizpůsobit dostupné technologii.

Tloušťka není všechno. Záleží také na jakosti

Dva plechy stejné tloušťky nemusí mít stejné mechanické vlastnosti. Vedle rozměrů proto sledujte i jakost materiálu.

• Pro běžné zámečnické a konstrukční práce se používá například ocel S235. Pokud potřebujete vyšší mez kluzu, může být vhodnější jakost S355. Ta však automaticky neznamená menší průhyb – modul pružnosti mají obě oceli přibližně stejný.
• Pro díly určené k tváření stojí za pozornost ocel DD11. Její vlastnosti jsou přizpůsobené dalšímu zpracování za studena.

Kolik váží ocelový plech? Rozdíly vás mohou překvapit

S rostoucí tloušťkou stoupá nejen tuhost, ale také hmotnost a zpravidla i cena. U běžné uhlíkové oceli lze pro orientační výpočet použít hustotu 7 850 kg/m³.

Jeden metr čtvereční ocelového plechu váží přibližně:

• 2 mm – 15,7 kg
• 3 mm – 23,6 kg
• 4 mm – 31,4 kg
• 5 mm – 39,3 kg
• 6 mm – 47,1 kg
• 8 mm – 62,8 kg
• 10 mm – 78,5 kg

Například tabule o rozměrech 1,5 × 3 metry a tloušťce 5 mm váží přibližně 177 kg. Pokud zvolíte tloušťku 3 mm, hmotnost klesne na přibližně 106 kg.

Rozdíl 71 kilogramů na jediné tabuli už může významně ovlivnit dopravu, manipulaci i náklady na hotovou konstrukci.

Nejčastější chyby při výběru tloušťky plechu

V praxi se opakují především tři chyby.

1. První je výběr materiálu pouze podle ceny. Úspora několika stovek korun se rychle ztratí, pokud se hotový díl začne prohýbat nebo bude nutné doplnit výztuhy.
2. Druhou chybou je opačný přístup – použití zbytečně silného plechu „pro jistotu“. Výsledkem může být těžší a dražší výrobek, jehož konstrukční vlastnosti se přitom zásadně nezlepší.
3. Třetí chybou je podcenění následného zpracování. Plech sice může vyhovovat pevnostně, ale jeho ohýbání, svařování nebo manipulace mohou být zbytečně komplikované.

Správně navržený výrobek proto nevychází z co největší tloušťky, ale z optimální kombinace materiálu, geometrie a technologie výroby.

Jak vybrat správný ocelový plech a zbytečně nepřeplácet?

Než objednáte materiál, ujasněte si jeho funkci, velikost nepodepřené plochy, předpokládané zatížení a způsob dalšího zpracování. Rozhodněte také, zda potřebujete konstrukční ocel, materiál vhodný k tváření nebo plech s povrchem připraveným pro následnou úpravu.

V e-shopu ATREON si můžete vybrat ocelové plechy v tloušťkách od 2 do 10 mm a jakostech S235, S355 nebo DD11 podle aktuální nabídky. K dispozici jsou tabule různých rozměrů i možnost dělení materiálu na míru.

U složitějších nebo výrazně zatěžovaných výrobků se vyplatí ověřit návrh výpočtem. V ostatních případech často stačí pečlivě zvážit podmínky použití a možnosti výroby.

Nejlepší tloušťka ocelového plechu totiž není ta největší, ale ta, která splní požadavky konkrétního výrobku bez zbytečného materiálu navíc.
