Couly u trubek: Zjistěte, jak se vyznat v palcových rozměrech

U ocelových trubek se můžete setkat nejen s rozměry v milimetrech, ale také s označením v coulech neboli palcích. Na první pohled by se mohlo zdát, že stačí známý přepočet 1 coul = 25,4 mm. U potrubí to ale tak jednoduché není.

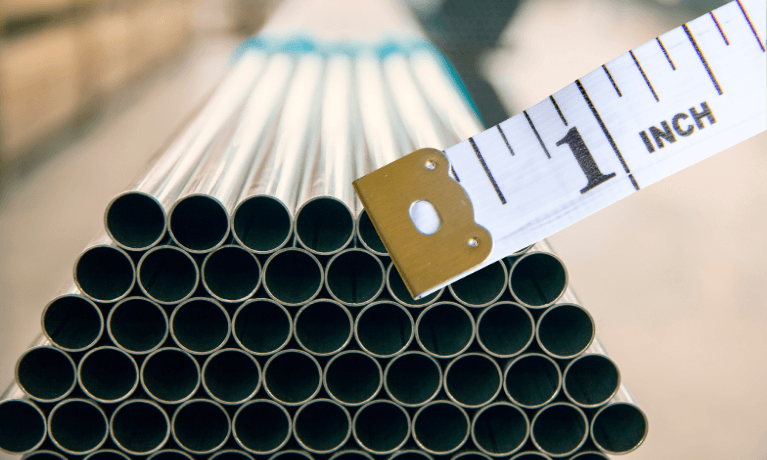

Trubka označená jako 1" totiž nemá vnější průměr 25,4 mm, ale běžně 33,7 mm. Palcové označení zde funguje jako jmenovitá velikost potrubí, nikoliv jako údaj, který lze jednoduše přeměřit posuvným měřítkem.

Jak tedy couly u ocelových trubek číst a podle čeho vybrat správný rozměr?

Coul, nebo palec? Jde o stejnou jednotku

Coul a palec jsou dva názvy pro stejnou délkovou jednotku.

• Jeden palec, značený symbolem ", odpovídá přesně 25,4 mm.
• V technické praxi se s palci stále setkáváme například u závitů, potrubních systémů, armatur a některých typů ocelových trubek.

Pozor: U samotného potrubí je však důležité rozlišovat mezi skutečným rozměrem v palcích a takzvaným jmenovitým označením.

Když například u výrobku vidíte označení trubka 1", neznamená to, že bude mít vnější průměr 25,4 mm. Jedná se o standardizované označení velikosti potrubí, ke kterému přísluší konkrétní vnější průměr.

Proč 1" trubka nemá průměr 25,4 mm?

Palcové rozměry potrubí vycházejí z historického systému označování trubek, který byl navázaný především na jejich přibližnou vnitřní světlost. S postupným vývojem výroby se měnily tloušťky stěn, ale zavedené názvy jednotlivých rozměrových řad zůstaly.

Výsledkem je systém, ve kterém se například pod označením:

• 1/2" používá trubka s vnějším průměrem přibližně 21,3 mm,
• 3/4" odpovídá přibližně 26,9 mm,
• 1" odpovídá přibližně 33,7 mm,
• 5/4" neboli 1 1/4" odpovídá přibližně 42,4 mm,
• 6/4" neboli 1 1/2" odpovídá přibližně 48,3 mm,
• 2" odpovídají přibližně 60,3 mm.

Právě proto není vhodné při nákupu potrubí jednoduše násobit počet palců hodnotou 25,4 mm.

Co znamená DN a jak souvisí s couly?

Vedle palcového označení se u potrubí velmi často používá také údaj DN, tedy jmenovitá světlost neboli jmenovitá velikost.

Například:

• 1/2" odpovídá DN 15,
• 3/4" odpovídá DN 20,
• 1" odpovídá DN 25,
• 5/4" odpovídá DN 32,
• 6/4" odpovídá DN 40,
• 2" odpovídají DN 50.

Ani číslo za označením DN však není údajem o přesném vnitřním nebo vnějším průměru trubky. Jde o jmenovité označení, které umožňuje vzájemně přiřadit trubky, armatury a další prvky potrubního systému.

Příklad: Pokud tedy máte například ventil DN 25, budete zpravidla hledat potrubí označené jako 1". Samotná trubka přitom může mít vnější průměr 33,7 mm.

Přehled běžných palcových rozměrů trubek

Pro rychlou orientaci lze nejčastější rozměry shrnout následovně:

Tabulka je praktickou pomůckou, ale při objednávce je vždy potřeba zkontrolovat konkrétní rozměry výrobku. Ty se mohou lišit podle typu trubky, použité normy nebo konstrukce potrubního systému.

Nestačí znát pouze počet coulů

Palcové označení určuje velikostní řadu, nikoliv všechny rozměry trubky. Pro správný výběr je proto potřeba sledovat také vnější průměr a tloušťku stěny.

Dvě trubky se stejným jmenovitým označením mohou mít rozdílnou tloušťku stěny a tím také rozdílný skutečný vnitřní průměr. To může být důležité především u potrubních systémů, kde záleží na průtoku, tlaku nebo způsobu spojování jednotlivých částí.

U konstrukčního použití zase mohou rozhodovat hmotnost, pevnost a další mechanické vlastnosti.

Kde se s rozměry v coulech setkáte?

Palcové značení je běžné především u potrubních rozvodů. Používá se u vodovodních, topenářských, průmyslových nebo technologických instalací a často také u pozinkovaných ocelových trubek.

Výhodou standardizovaných velikostí je kompatibilita jednotlivých prvků. K odpovídající jmenovité velikosti lze vybírat spojky, kolena, ventily, příruby a další součásti systému.

Právě proto má palcové označení svůj význam i v prostředí, kde jinak téměř všechny délkové rozměry běžně uvádíme v milimetrech.

Jak vybrat správnou ocelovou trubku podle coulů?

Pokud nahrazujete stávající trubku, nespoléhejte pouze na přibližné změření jejího průměru. Nejprve ověřte, zda je systém označen v palcích nebo pomocí DN, a následně porovnejte skutečný vnější průměr.

• Například naměřených přibližně 33,7 mm zpravidla neznamená žádný „nestandardní“ rozměr. Jedná se o běžnou trubku označovanou jako 1" neboli DN 25.

Při nákupu nové trubky je pak vhodné kontrolovat nejen palcový rozměr, ale také materiál, povrchovou úpravu, tloušťku stěny, výrobní normu a předpokládané použití.

Na Atreon.cz proto najdete také samostatný výběr ocelových trubek podle palcových rozměrů, kde lze snadněji vybírat například mezi rozměry 1/2", 3/4", 5/4", 6/4", 2" nebo 2 1/2". Na výběr máte z trubec svařovaných, bezešvých i pozinkovaných.

Couly nejsou složité, jen se nesmějí převádět přímo

Nejdůležitější pravidlo je jednoduché: u standardizovaných ocelových trubek nepřevádějte palcové označení přímo násobením 25,4 mm.

Jeden palec jako délková jednotka skutečně měří 25,4 mm, ale označení 1" u potrubí představuje jmenovitou velikost. Proto například 1" trubka běžně odpovídá DN 25 a má vnější průměr 33,7 mm.

Jakmile tento rozdíl znáte, orientace v palcových rozměrech je výrazně jednodušší. Při výběru stačí porovnat palcové označení, DN, skutečný vnější průměr a tloušťku stěny konkrétní trubky.
