U rozvodů, které mají pracovat pod tlakem, nestačí vybírat svařované trubky jen podle průměru a ceny. V nabídce ATREONu nově najdete svařované ocelové trubky s tlakovým atestem v několika rozměrech.
Využití najdou v průmyslových, topenářských a dalších technických rozvodech i při výrobě zařízení, kde je vyžadována doložená kvalita materiálu. Jak ale poznat, kdy je tlaková trubka správnou volbou a podle čeho konkrétní rozměr vybírat?
Co jsou svařované tlakové trubky

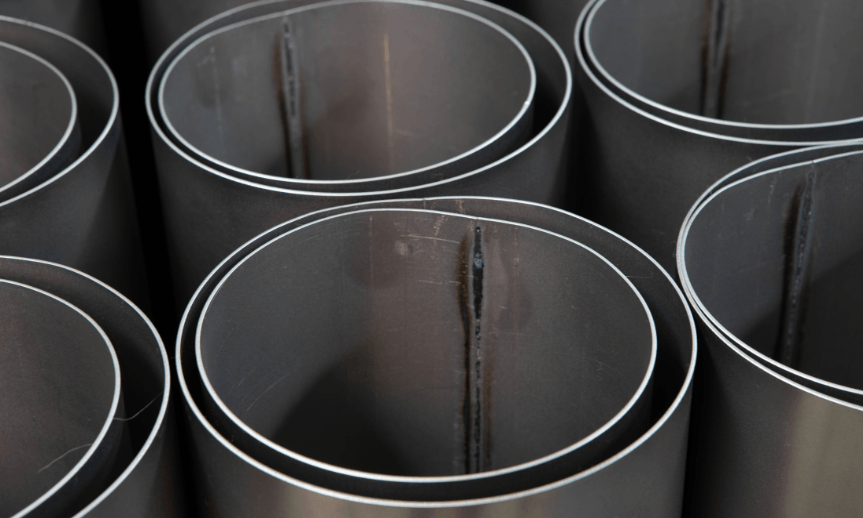

Svařovaná trubka vzniká z ocelového pásu nebo plechu, který se vytvaruje do kruhového profilu a podélně svaří. U trubek určených pro tlakové účely je podstatné, že výroba, materiál a výsledné vlastnosti odpovídají požadavkům stanoveným pro dané použití.
- Nejde jen o „trubku se svarem“, ale o výrobek, u něhož je třeba sledovat konkrétní jakost, rozměr a dokumentaci.
V praxi se u svařovaných ocelových trubek pro tlakové účely setkáte například s evropskou řadou norem EN 10217. Pro konkrétní instalaci je ale vždy rozhodující projektová dokumentace, provozní podmínky a norma předepsaná pro dané zařízení.
Co znamená tlakový atest
U běžné konstrukce, například rámu, stojanu nebo zábradlí, bývají rozhodující hlavně rozměry a mechanická pevnost. Tlakový systém má jiné nároky. Trubka zde může dlouhodobě přenášet tlak média, pracovat při změnách teplot a být součástí celku, u kterého je nutná dohledatelnost použitého materiálu.
Atest slouží k doložení vlastností výrobku a jeho souladu s požadovanými parametry. U tlakových aplikací je důležitá také kontrola svaru a výrobního procesu. Pokud tedy projekt nebo výrobce zařízení vyžaduje trubku s tlakovým atestem, běžnou konstrukční trubku není vhodné nahrazovat jen proto, že má podobný vnější průměr nebo tloušťku stěny.
Palce, DN a milimetry? Údaje, které se snadno pletou
U tlakových trubek se můžete setkat s označením v palcích, hodnotou DN a skutečným vnějším průměrem v milimetrech. DN neboli jmenovitá světlost je normalizované označení velikosti potrubí, nikoli přesně změřený vnitřní průměr. Stejně tak palcové označení neudává skutečný vnější průměr trubky.
- Například trubka označená 3/4" má vnější průměr 26,9 mm. Jednopalcová trubka má vnější průměr 33,7 mm a 2" trubka 60,3 mm.
- Palcové označení je tedy jmenovitá velikost, nikoli údaj, který lze jednoduše převést tak, že jeden palec znamená 25,4 mm vnějšího průměru.
Při výběru proto sledujte celé označení výrobku. Rozměr 26,9 × 3,2 mm například znamená vnější průměr 26,9 mm a tloušťku stěny 3,2 mm. Tyto hodnoty zároveň určují vnitřní průměr a tím i průtočný průřez potrubí.
Tloušťka stěny se nevolí od oka
Stejný vnější průměr může být dostupný ve více tloušťkách stěny. Typickým příkladem je rozměr 26,9 mm se stěnou 2,6 nebo 3,2 mm. Silnější stěna znamená menší vnitřní průměr, vyšší hmotnost a jiné mechanické vlastnosti.
Neznamená to ale, že je automaticky nejlepší nejsilnější dostupná varianta. U tlakových rozvodů se rozměr stanovuje s ohledem na provozní tlak, teplotu, médium, způsob spojování, materiálovou jakost i požadavky celého systému. U důležitých instalací proto vždy vycházejte z projektu nebo technického výpočtu.
Jakosti P235TR a S195T
V nabídce ATREONu jsou svařované tlakové trubky vedené v jakosti P235TR/S195T. Označení jakosti není formalita. Informuje o materiálu a jeho mechanických vlastnostech, se kterými lze při návrhu pracovat.
- P235TR patří mezi oceli používané pro tlakové trubky.
- S195T se rovněž používá pro tlakové účely a je spojena s dobrou svařitelností a odpovídajícími mechanickými vlastnostmi.
Jakost musí vždy odpovídat konkrétní normě a zadání projektu.
Kde se svařované tlakové trubky používají
Typickým místem jsou potrubní systémy pro technická média, topenářské a technologické rozvody, strojírenské provozy nebo výroba zařízení, u nichž je nutné doložit vlastnosti použitého materiálu. Uplatní se všude tam, kde projekt výslovně požaduje tlakové provedení trubky.
Tím se liší od běžných svařovaných konstrukčních trubek. Ty jsou vhodné například pro rámy, stojany, oplocení, nábytek nebo lehké ocelové konstrukce. Jakmile má však trubkou proudit médium pod tlakem a projekt vyžaduje doložené vlastnosti, je potřeba sáhnout po výrobku určeném právě pro tento účel.
Jak vybrat správnou svařovanou tlakovou trubku
Nejdříve si ověřte požadovanou normu a materiálovou jakost. Poté zkontrolujte vnější průměr, jmenovitý rozměr, tloušťku stěny a požadovaný vnitřní průřez. Teprve potom má smysl porovnávat cenu nebo hmotnost jednotlivých variant. Pokud nahrazujete starší potrubí, nespoléhejte pouze na palcové označení a skutečný vnější průměr si vždy ověřte v milimetrech.
Když projekt požaduje atest, začněte právě u něj
U tlakových rozvodů se nevyplatí vybírat trubku pouze podle rozměru. Důležitý je soulad materiálu, dokumentace a skutečného použití. Správně zvolená svařovaná tlaková trubka usnadní výrobu i montáž a zároveň pomůže splnit technické požadavky projektu.
V e-shopu ATREON nyní najdete svařované trubky s tlakovým atestem v praktické řadě rozměrů od 3/8" do 3". U jednotlivých variant jsou uvedeny vnější a vnitřní průměr, tloušťka stěny, hmotnost i materiálová jakost, takže je lze snadno porovnat a vybrat podle konkrétní technické aplikace.
