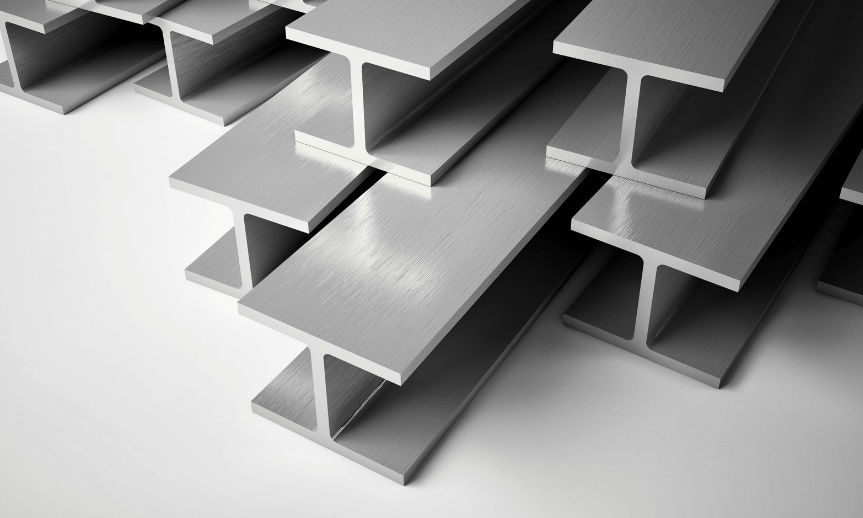

Ocelové profily HEM patří k nejrobustnějším ocelovým nosníkům. Vynikají vysokou nosností a tuhostí a používají se tam, kde už běžné profily HEA nebo HEB nestačí.
Na první pohled vypadají podobně jako HEA nebo HEB. Rozdíl se skrývá především v množství materiálu. HEM má silnější stojinu i příruby a výrazně větší hmotnost na běžný metr. Právě díky tomu dokáže při vhodném návrhu přenášet velmi vysoká zatížení.
Co přesně znamená označení HEM

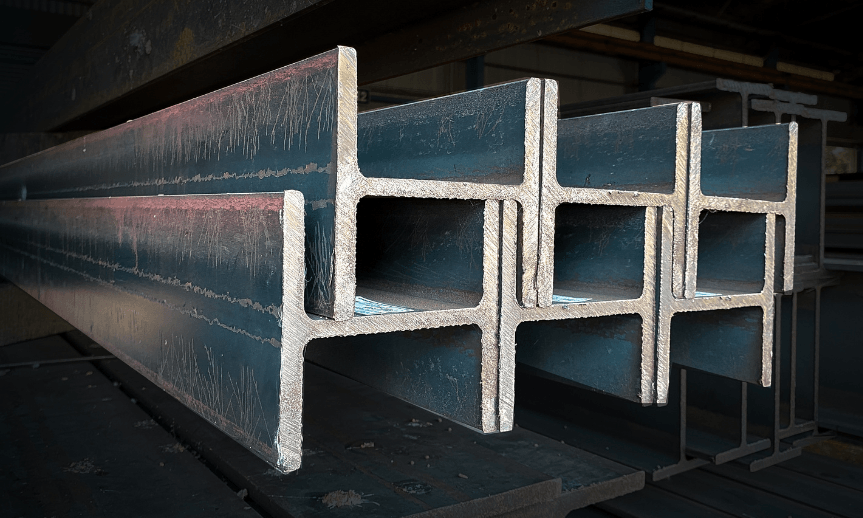

HEM je za tepla válcovaný ocelový profil s průřezem připomínajícím písmeno H. Tvoří jej svislá stojina a dvě široké příruby. Ve srovnání s klasickými I nosníky jsou příruby výrazné a profil má velmi dobré vlastnosti nejen při namáhání v hlavním směru, ale také při přenosu velkých tlakových sil.
Písmeno M označuje těžkou variantu řady HE. Vedle ní se běžně setkáte především s profily HEA a HEB.
- Zjednodušeně lze říci, že HEA představuje lehčí provedení, HEB robustnější standard a HEM nejtěžší variantu dané rozměrové řady.
Pozor však na jednu častou chybu. Číslo za označením profilu není u HEM přesným údajem o jeho skutečné výšce. Například HEM 200 má celkovou výšku přibližně 220 mm.
Při návrhu detailů, otvorů nebo návazností konstrukce je proto potřeba pracovat s tabulkovými rozměry konkrétního profilu, nikoli pouze s jeho názvem.
HEM, HEB nebo HEA? Rozhoduje konstrukce, ne pocit
Při výběru ocelového nosníku může svádět jednoduchá logika: čím masivnější profil, tím bezpečnější konstrukce. Takový postup ale vede k vysoké hmotnosti, dražší dopravě, náročnější manipulaci a často také k vyšší ceně celé stavby.
- HEA profily dávají smysl tam, kde lze potřebné únosnosti a tuhosti dosáhnout lehčím průřezem.
- HEB obsahuje více materiálu a používá se u více namáhaných prvků.
- HEM profil jde ještě dál. Silná stojina a mohutné příruby poskytují velkou průřezovou plochu a vysokou tuhost.
Rozdíl je dobře vidět na hmotnosti. Jeden metr HEM může vážit desítky až stovky kilogramů podle velikosti. U stejné číselné řady je proto rozdíl oproti HEA nebo HEB značný.
Při delších nosnících už nejde jen o cenu materiálu. Je nutné počítat také s technikou pro skládání, manipulaci na stavbě a způsobem montáže.

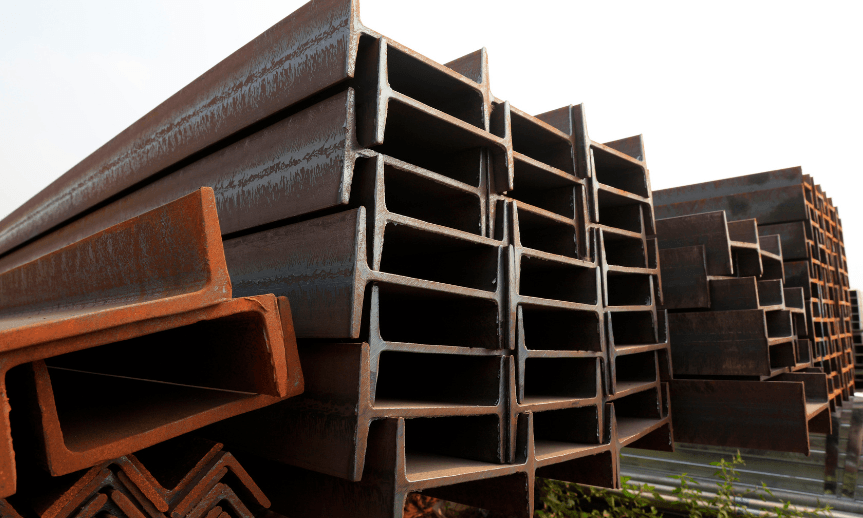

Kde se ocelové profily HEM používají
Typické místo pro HEM není zahradní přístřešek ani běžná lehká konstrukce. Jejich vlastnosti vyniknou především u průmyslových a stavebních projektů s vysokými nároky na únosnost.
- Setkat se s nimi můžete u silně zatížených sloupů a nosníků, průmyslových hal, technologických konstrukcí, vícepodlažních ocelových staveb nebo konstrukčních uzlů, do kterých se soustřeďují velké síly. Uplatnění nacházejí také ve strojírenství a u speciálních konstrukcí.
Výhodné mohou být i tehdy, když je potřeba přenést vysoké zatížení na relativně omezeném prostoru. Mohutný průřez umožní vytvořit velmi únosný prvek bez nutnosti skládat konstrukci z většího počtu menších profilů.
To ale neznamená, že lze HEM jednoduše zaměnit za jiný nosník stejné přibližné výšky. U nosných konstrukcí musí konkrétní průřez vycházet ze statického návrhu.
S235, nebo S355?
Vedle velikosti profilu rozhoduje také jakost oceli. Mezi běžné konstrukční oceli patří S235 a S355. Číslo v označení souvisí s minimální mezí kluzu materiálu, tedy s okamžikem, kdy se ocel při zatížení začne trvale deformovat.
S355 HEM profily nabízí vyšší mez kluzu než profily HEM S235 a umožňuje navrhovat více namáhané konstrukce. Ani zde však neplatí, že vyšší číslo automaticky řeší všechny problémy. Únosnost prvku ovlivňuje jeho délka, způsob podepření, směr zatížení, vzpěr, klopení, provedení spojů i další faktory.
Při nákupu HEM řešte také hmotnost a délku
U těžkých profilů má velký význam logistika. Zatímco několik metrů lehčího profilu lze často bez problémů převézt a manipulovat s ním běžnou technikou, HEM je jiná kategorie.
Je proto výhodné objednat profil už rozdělený na rozměry, které budou skutečně potřeba. Omezí se tím množství odpadu a zároveň se může podstatně zjednodušit doprava i manipulace na stavbě. Před objednáním je vhodné ověřit také možnosti vykládky. U těžších kusů může být prakticky nezbytné složení hydraulickou rukou nebo další manipulační technika.
V nabídce ATREON jsou ocelové profily HEM ve výrobní délce 12 metrů s možností dělení na požadované rozměry. K dispozici jsou varianty v konstrukčních jakostech S235 a S355 a materiál lze zajistit s dopravou po celé České republice.
U HEM není nejdůležitější velikost, ale správný návrh
HEM patří mezi profily určené pro situace, kdy už běžná úspora několika kilogramů oceli není hlavní prioritou. Jejich předností je robustní průřez, vysoká tuhost a schopnost pracovat ve velmi namáhaných konstrukcích. Cena za tyto vlastnosti je zřejmá: více materiálu znamená vyšší hmotnost a náročnější manipulaci.
Právě proto má smysl nejprve určit požadavky konstrukce a teprve podle nich vybírat konkrétní profil. Správně navržený HEM není „zbytečně těžký nosník“. Je to přesně ten typ profilu, který dává smysl ve chvíli, kdy konstrukce jeho rezervu skutečně potřebuje.
