Při výběru oceli se často řeší rozměr profilu, tloušťka stěny nebo hmotnost. Stejně důležitá je ale vlastnost, kterou pohledem nepoznáte: mez kluzu.
Právě ona určuje hranici, do které se materiál po odlehčení dokáže vrátit do původního tvaru. Jakmile ji překročíte, deformace už není pouze dočasná. Ocel zůstane například prohnutá nebo natažená.
Co je mez kluzu
Mez kluzu je napětí, při kterém materiál přechází z pružné neboli elastické deformace do deformace plastické. Dokud působící napětí zůstává pod touto hranicí, materiál se po odlehčení zpravidla vrátí do původního tvaru. Po překročení meze kluzu už se část změny stává trvalou.
- Napětí se udává v megapascalech (MPa), přičemž 1 MPa odpovídá 1 N/mm². Hodnota 235 MPa tedy znamená napětí 235 newtonů na jeden čtvereční milimetr průřezu.
Neznamená to ale, že každý výrobek z dané oceli jednoduše „unese 235 MPa“. Skutečná únosnost závisí také na tvaru a rozměru profilu, jeho délce, podepření, směru zatížení, spojích nebo riziku vzpěru.
Co se s ocelí děje při zatěžování
Představte si ocelový prut, který postupně natahujete. Zpočátku se prodlužuje velmi málo a změna je vratná. Po uvolnění síly se vrátí téměř přesně do původní délky. V této oblasti se materiál chová elasticky.
S rostoucím zatížením se dostanete k mezi kluzu. Za ní už nestačí sílu pouze odstranit. V materiálu vznikla plastická deformace a prut zůstane delší. Při dalším zatěžování může ocel ještě nějakou dobu odolávat, až dosáhne pevnosti v tahu a později dojde k porušení.
Důležitý je tedy jednoduchý rozdíl: mez kluzu neříká, kdy ocel praskne. Říká, kdy se začne trvale deformovat.
Mez kluzu versus pevnost v tahu
Tyto dvě hodnoty se v technických listech často objevují vedle sebe, ale vyjadřují něco jiného.
- Mez kluzu označuje začátek trvalé deformace.
- Pevnost v tahu Rm vyjadřuje nejvyšší tahové napětí, kterého materiál během tahové zkoušky dosáhne.
Pro konstrukční praxi je mez kluzu zásadní právě proto, že nosník, rám nebo zábradlí nemají být při běžném používání trvale ohnuté, i když by stále měly značnou rezervu do samotného přetržení.
Jinými slovy: konstrukce může být ještě daleko od prasknutí, ale už nemusí být bezpečně nebo funkčně použitelná, protože se nevratně zdeformovala.
Jak se mez kluzu zjišťuje

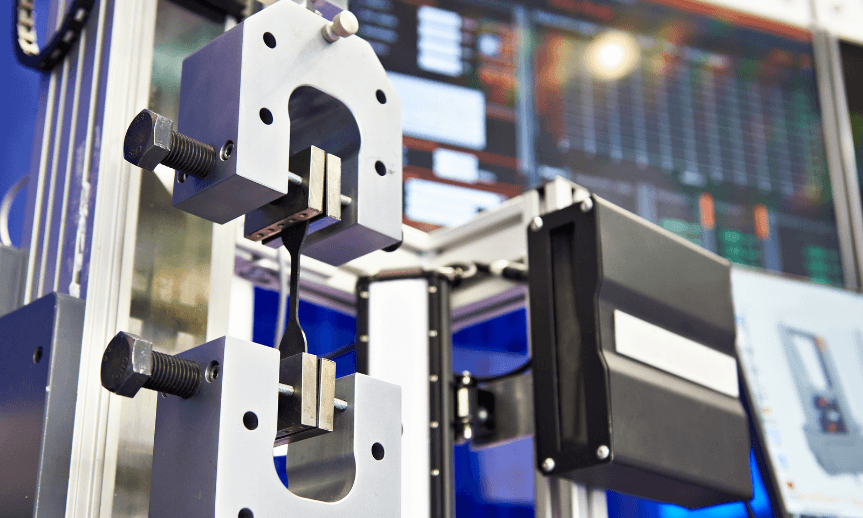

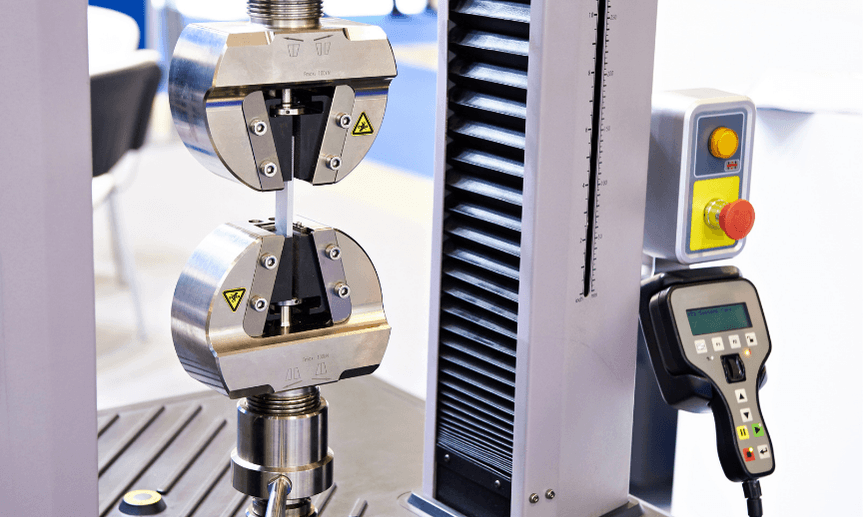

Základní metodou je tahová zkouška. Zkušební těleso známého průřezu se upne do stroje a postupně se zatěžuje. Sleduje se působící síla a prodloužení vzorku. Z těchto údajů vznikne diagram napětí a deformace, na kterém lze rozlišit elastickou oblast, počátek plastické deformace i další chování materiálu.
U některých ocelí je bod kluzu dobře patrný a rozlišuje se horní mez kluzu ReH a dolní mez kluzu ReL. U materiálů, kde výrazný bod kluzu patrný není, se používá takzvaná smluvní mez kluzu, například Rp0,2. Ta odpovídá napětí, při kterém po odlehčení zůstane definovaná trvalá deformace 0,2 %.
Co znamená mez kluzu u S235 nebo S355
U běžných konstrukčních ocelí se s mezí kluzu setkáte už v samotném označení jakosti. Písmeno S označuje konstrukční ocel a číslo souvisí s její minimální mezí kluzu v MPa za podmínek stanovených příslušnou normou.
Například u oceli S235 je pro menší tloušťky minimální mez kluzu 235 MPa, zatímco u S355 činí 355 MPa. Vyšší číslo tedy obecně znamená, že materiál může přenést vyšší napětí před vznikem plastické deformace.
Je však potřeba sledovat konkrétní normu a tloušťku výrobku. S rostoucí tloušťkou může normová minimální mez kluzu klesat. Označení S355 proto neznamená, že každý výrobek této jakosti má za všech okolností mez kluzu přesně 355 MPa.
To je praktický detail, na který se při porovnávání materiálů často zapomíná. Samotné označení jakosti je důležité, ale pro přesný návrh konstrukce je nutné pracovat s údaji platnými pro konkrétní výrobek.
Vyšší mez kluzu neznamená automaticky lepší ocel
Častou chybou je představa, že ocel s vyšší mezí kluzu je vždy lepší. Ve skutečnosti záleží na použití. Vyšší pevnost může umožnit subtilnější konstrukci nebo nižší hmotnost, ale při návrhu se posuzuje také tuhost, houževnatost, svařitelnost, únava materiálu, stabilita a samozřejmě cena.
Dobrým příkladem je průhyb nosníku. Ten neurčuje pouze mez kluzu. Velkou roli hraje modul pružnosti, délka nosníku, jeho průřez a způsob zatížení. Dva stejně rozměrné profily z různých jakostí oceli se proto mohou při běžném zatížení prohýbat velmi podobně, i když má jeden z materiálů výrazně vyšší mez kluzu.
Vyšší mez kluzu tedy znamená větší odolnost proti vzniku trvalé plastické deformace, nikoliv automaticky několikanásobně tužší konstrukci.
Kdy vás má mez kluzu zajímat v praxi
U jednoduché police nebo dekorativního prvku většinou není nutný složitý pevnostní výpočet. U nosných rámů, přístřešků, schodišť, zábradlí, nosníků, bran nebo jiných namáhaných konstrukcí už ale na mechanických vlastnostech materiálu záleží zásadně.
Nestačí tedy porovnat pouze rozměry dvou jeklů nebo nosníků. Je potřeba znát také jakost oceli a způsob, jakým bude konstrukce zatěžována. Stejný profil může bez problémů fungovat jako krátký příčník, ale být nevhodný jako několik metrů dlouhý nosník.
U štíhlých prvků navíc může o únosnosti rozhodnout vzpěr nebo ztráta stability dříve, než samotný materiál vůbec dosáhne meze kluzu. Proto nelze únosnost konstrukce určit pouze podle jednoho čísla v materiálovém listu.
Jak správně číst mez kluzu při nákupu oceli
Při výběru hutního materiálu sledujte vedle rozměru také jakost, výrobkovou normu a u náročnějších realizací případně materiálový atest. Pro běžné zámečnické a stavební práce se často používá konstrukční ocel S235, zatímco S355 nabízí vyšší mez kluzu a u vhodně navržené konstrukce může umožnit větší zatížení nebo efektivnější využití materiálu.
Při výběru se proto nevyplatí řídit pouze cenou za metr nebo velikostí profilu, ale také tím, z jakého materiálu je konkrétní prvek vyroben.
Samotná mez kluzu ovšem nikdy nenahrazuje správný návrh konstrukce. U prvků, jejichž selhání může ohrozit osoby nebo majetek, patří posouzení únosnosti do rukou projektanta nebo statika.
Mez kluzu = hranice, kterou se vyplatí znát
Mez kluzu patří mezi nejdůležitější údaje o mechanických vlastnostech oceli. Jednoduše řečeno označuje okamžik, kdy se z dočasného prohnutí, stlačení nebo natažení začíná stávat změna trvalá.
Při výběru oceli proto dává mnohem více informací než obecné tvrzení, že je určitý materiál „pevný“. Vždy je vhodné posuzovat mez kluzu společně s jakostí oceli, rozměrem profilu, délkou prvku a způsobem jeho zatížení. Teprve tato kombinace napoví, zda je konkrétní materiál pro zamýšlenou konstrukci skutečně vhodný.
