Jak funguje zavětrování a vzpěra: Základní prvek každé stabilní konstrukce

Prvky jako zavětrování a vzpěra hrají zásadní roli v tom, aby každá konstrukce nejen stála, ale stála tak, jak má, dlouhodobě a bez kompromisů.

Zjistěte, co to zavětrování a vzpěra jsou, jaké mají funkce, v čem spočívají chyby běžné praxe – a co konkrétně udělat, aby vaše konstrukce byla opravdu pevná.

Co je zavětrování?

Začněme definicí. Zavětrování je konstrukční opatření (nejčastěji diagonální prvek), které zajišťuje tuhost konstrukce vůči vodorovným či jiným nenormálním namáháním – tedy například větrem, bočním zatížením či deformacím rámu.

Typické oblasti použití jsou rámové konstrukce, krovy, dřevostavby, stěny, atiky – zkrátka tam, kde by bez ztužujících prvků mohla konstrukce „pracovat“, kroutit se nebo v nejhorším případě ztratit stabilitu.

Hlavní funkce zavětrování:

• zabránit vybočení nebo vychýlení nosných prvků
• rozložit vodorovné síly a přenést je do jiných částí konstrukce či základů
• zajistit, že otvory (okna, dveře) a nenosné části nebude „roztahovat“ nebo deformovat
• přispět k dlouhodobé stabilitě konstrukce – hlavně u staveb vystavených větru či jiným bočním silám.

Jak vypadá zavětrování v praxi?

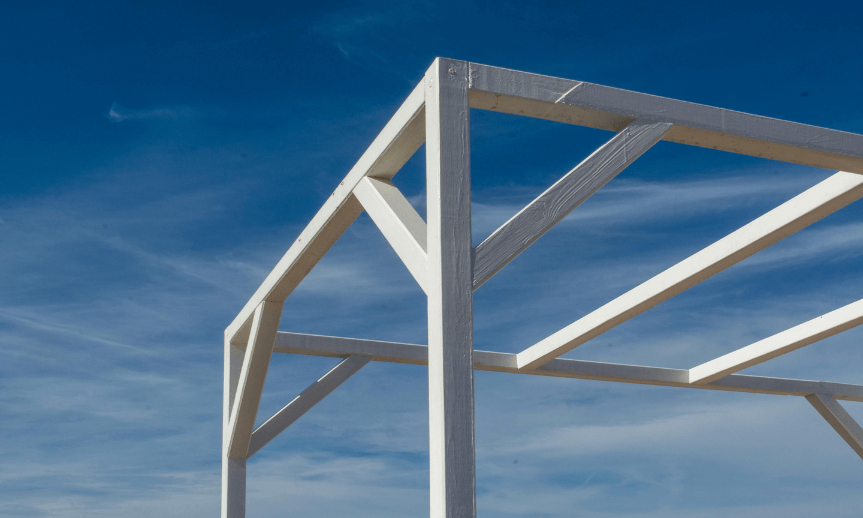

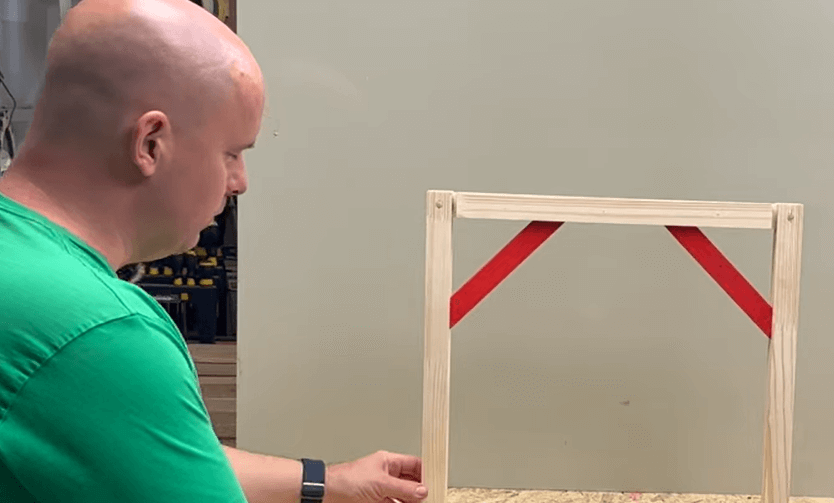

• šikmý trám nebo profil vsazený diagonálně mezi sloupkem a vaznicí či mezi rámovými prvky
• ocelové pásky nebo ocelové lana – v případě lehčích konstrukcí
• tuhé desky (např. OSB, překližka) jako ztužující panelová konstrukce

Důležité konstrukční detaily:

Diagonální prvek by neměl svírat s vertikálními prvky příliš ostrý či příliš tupý úhel – ideální je úhel kolem 30°-60°, aby prvek mohl efektivně přenášet síly. V krovových konstrukcích se zavětrování umísťuje jak v podélném, tak v příčném směru konstrukce tak, aby se nepřetvářela z nákladu nebo větru.

Absence či poddimenzování zavětrování může vést k deformacím, praskání otvorů, posunu konstrukce – například v jednom případu silný vítr naklonil střechu právě kvůli chybějícímu zavětrování.

Co je vzpěra?

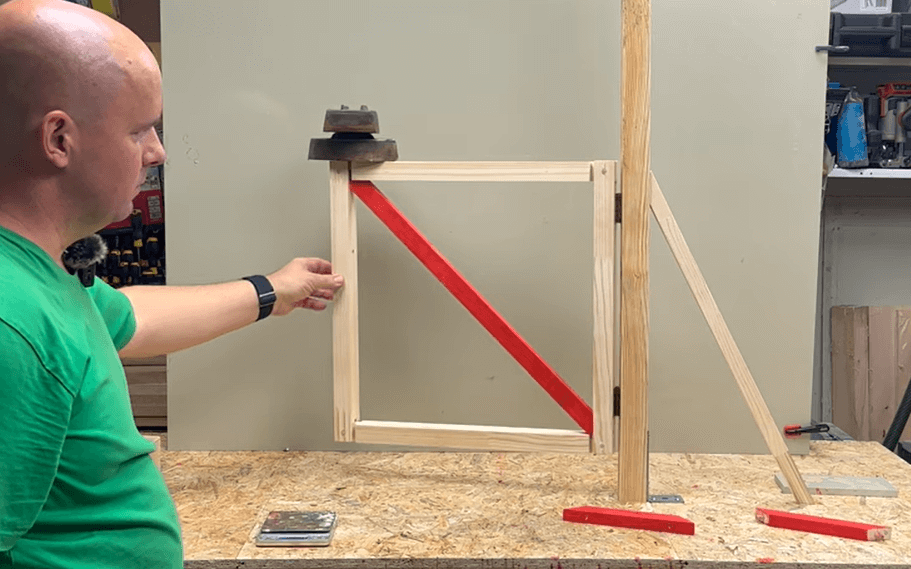

Zatímco zavětrování je obecný termín pro ztužující prvek, vzpěra je jedním z konkrétních prvků – většinou šikmý, pevný prvek, který je v konstrukci namáhán tlakem (v některých případech i tahem). Termín vzpěra je často využíván v koncepci rámových konstrukcí, dřevěných krovech apod.

Charakteristika vzpěry:

• Spojuje například práh či spodní trám s vaznicí či sloupkem – tedy diagonální prvky, které „neberou jen tah“, ale skutečně stabilizují konstrukci proti vybočení.
• U vzpěry platí, že pokud je prvek příliš dlouhý nebo průřez malý, hrozí u něj vybočení – což má negativní dopad na jeho výkon.
• V praxi je třeba vzpěry volit tak, aby jejich účinek byl efektivní – vhodný průřez, spojení, délka a kotvení.

Vztah mezi zavětrováním a vzpěrou

Vzpěra je konkrétním typem zavětrovacího prvku, zaměřeným na tlačené (či jen málo tažené) prvky konstrukce. Zatímco zavětrování může být širší koncept – metody tužení konstrukce (diagonály, pásky, desky, lana) – vzpěra je vymezenější.

Jak navrhnout a realizovat správné zavětrování a vzpěry

Ve fázi projektu, u každé konstrukce, ať už rámové, krovové nebo stěnové, musí být statický výpočet nebo alespoň návrh ztužujících prvků. V něm by měl být i počet diagonál, jejich průřez, délka, kotevní detaily. Absence ztužení = riziko.

A při realizaci?

• U diagonálních prvků je třeba dbát na úhel – pokud je úhel příliš malý (např. 10°) nebo příliš ostrý (např. 80°), efektivita klesá.
• Důraz na detaily spojení: čepy, kampy, profilové spony – zejména u vzpěr platí důraz na správné kotvení.
• U deskových ztužujících prvků (např. OSB) ověřit pevnost spojů, kvalitu desky, u pásků – počet hřebů/vrutů.
• Při opravě existující konstrukce je třeba zkontrolovat stav nosných prvků, možné deformace, přítomnost trhlin – pokud se objeví problémy, je zavětrování nutné doplnit.

Kdy doplnit zavětrování?

1. Pokud měníte zatížení konstrukce (např. přístavba, nástavba, změna použití).
2. Pokud se objevují trhliny nebo deformace, které naznačují „práci“ konstrukce.
3. Pokud původní návrh neobsahoval ztužující prvky nebo byly odstraněny při rekonstrukci.
4. Při změně střešní krytiny nebo konstrukce krovu – nová konstrukce = nová statika = nová potřeba ztužení.

Malý prvek, velký rozdíl

Zavětrování a vzpěry sice nebývají na první pohled vidět, ale rozhodují o pevnosti a stabilitě celé konstrukce. Bez nich se i dobře postavená stavba může časem deformovat nebo poškodit.

Správně navržené zavětrování je jistota, že konstrukce odolá větru, času i zátěži. Vyplatí se věnovat mu pozornost už v projektu – a použít kvalitní materiály i přesné spoje.
